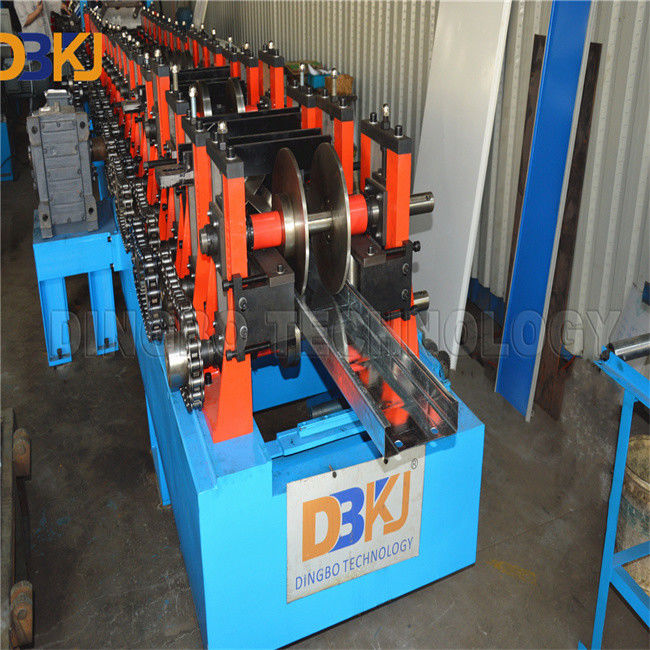

100-300mm C و Z آلة تشكيل لفة البورلين 14 محطة 15 كيلوواط

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: Dingbo

إصدار الشهادات: CE ISO

رقم الموديل: DBKJ

شروط الدفع والشحن

الحد الأدنى لكمية: مجموعة واحدة

الأسعار: USD 45000-55000 per set

تفاصيل التغليف: عارية وثابتة في الحاوية باستخدام أسلاك الفولاذ

وقت التسليم: 40-50 يوم عمل

شروط الدفع: تي / تي، خطاب الاعتماد

القدرة على العرض: 20 مجموعة شهريا

احصل على أفضل سعر
اتصل بنا الآن
المواصفات
إبراز:

آلة تشكيل طلاء 300mm C و Z Purlin,C و Z آلة تشكيل اللفاف 14 محطة,آلة تشكيل 15KW C الشكل

,

C And Z Purlin Roll Forming Machine 14 Stations

,

15KW C Shape Purlin Roll Forming Machine

المواد:
الفولاذ المغلف
سمك:
1.5-3 مم
بكرات:
14 محطة
قوة المحرك الرئيسية:
15 كيلو واط
سرعة اللف:
10-15 م / دقيقة
الإرسال:
سلسلة
قطر رمح:
76 ملم
PLC:
باناسونيك
الضمان:
سنة واحدة
اللون:
الأزرق
المواد:
الفولاذ المغلف
سمك:
1.5-3 مم
بكرات:
14 محطة
قوة المحرك الرئيسية:
15 كيلو واط
سرعة اللف:
10-15 م / دقيقة
الإرسال:
سلسلة
قطر رمح:
76 ملم
PLC:
باناسونيك
الضمان:
سنة واحدة
اللون:
الأزرق
الوصف
100-300mm C و Z آلة تشكيل لفة البورلين 14 محطة 15 كيلوواط

                       100-300mm مع CZ purlin آلة تشكيل لفة قابلة للتبديل 1.5-3mm ضبط الأحجام التلقائية

(ب)رودوكتدكتابةs

في صناعة الصلب ، تم إعطاء أشكال هيكلية مختلفة من القماش الأسود أسماء تمثيلية لتسهيل وصف الرسومات والوثائق.مع أو بدون صلبة الستائر، عادة ما يشار إليها باسم C purlin ؛ يطلق على قسم القناة بدون صلبة الجهاز أيضاً U purlin. يطلق على التماثل النقطي الذي يشبه الشكل الحرف Z Z purlin.

يمكن أن تنتج أي مواصفات من ملفات تعريف C & Z (خلال العرض 100 ~ 300) ، لا حاجة إلى تغيير أي أجزاء من الجهاز.يستغرق الأمر ساعة واحدة لتغيير شكل " سي " إلى " زي ".

رسم الملف إلى التصميم



100-300mm C و Z آلة تشكيل لفة البورلين 14 محطة 15 كيلوواط 0



سير العمل

إزالة الملفات اليدوية  التغذية والتسوية  الضرب  تشكيل الألواح  القطع الهيدروليكي  جدول الإخراج

المنتج(ب)أرامترات

  البنود المواصفات
مادة الملف المواد إنجليزية
  عرض البورلين 100-300ملم
  سمك المادة 1.5- 3ملم
  مُكشّف 3 طن يدوياً
  الشريحة الداخلية 460-520ملم
التسوية 7الدوامات 3أعلى و 4أسفل
حفر وقطع هيدروليكي الطاقة الهيدروليكية 5.5 كيلوواط
  مواد القالب والشفرة Cr12Mov
  التسامح +- 1.5 ملم

نظام التشكيل

سرعة التدحرج 10-15m/min
  محطات الدوار 14 محطة
  مواد العجلات Gcr15 ، صلابة معالجة التخفيف 55-58
  قطر العمود 76ملم
  مادة العمود فولاذ 45#، مطفئ
  قوة المحرك الرئيسي 15 كيلوواط
  طريقة القيادة سلسلة
  هيكل الإطار الصلب الصب
  تعديل الحجم أوتوماتيكي بواسطة PLC
نظام التحكم الكهربائي مصدر الكهرباء 380 فولت، 50 هرتز، 3 مرحلة
  نظام التحكم بـ PLC باناسونيك
  مُشفر أومرون

المكونات الرئيسية

لا، لا، لا الاسم كمية
1 المكشوف اليدوي 1
2 آلة طحن 1
2 آلة تشكيل الألواح الرئيسية 1
3 مربع التحكم بجهاز التحكم 1
4 محطة مضخ هيدروليكية 1
5 جدول الناتج 2

الصور

100-300mm C و Z آلة تشكيل لفة البورلين 14 محطة 15 كيلوواط 1

100-300mm C و Z آلة تشكيل لفة البورلين 14 محطة 15 كيلوواط 2



التطبيق

في البناء الحديدي ، تشير الأطراف إلى أعضاء إطار السقف الموازية لفترة السقف في المبنى وتدعم سطح السقف أو السطح.يتم دعم البورلينز بواسطة العوارض أو الجدرانيتم استخدام البورلينات بشكل شائع في أنظمة المباني المعدنية ، حيث يتم استخدامها على شكل Z للسماح باستمرارية الانحناء بين المدى.
العناصر المساعدة مثل السطوح والإطارات الحلقية عادة ما تكون من الصلب الشكل C أو Z أو U (أو المطاط)

100-300mm C و Z آلة تشكيل لفة البورلين 14 محطة 15 كيلوواط 3

الأسئلة الشائعة

1.س:ما هو فترة الضمان؟ (24 ساعة على الانترنت)

فترة الضمان لمدة 12 شهرا، تبدأ من تاريخ التثبيت الناجح وتشغيل المعدات في موقع التثبيت للمشتري.خلالها سيتم تغيير جميع الأجزاء المتضررة بسبب مشكلة الجودة مجانا.

2.س: هل أنتِهل لديهم خدمة التثبيت والتشغيل؟

أ:إذا كان المشترون يأتون إلى مصنعنا للتفتيش، يتم توفير التدريب لتركيب وتشغيل وجها لوجه. إذا لم يكن، يتم توفير دليل ومقطع فيديو لإظهار كيفية التثبيت والتشغيل.

ب:إذا كان المشتري بحاجة سنرسل الفني إلى موقع المشتري للقيام بالتركيب والتشغيل والتدريب.

ج: تكلفة التثبيت والتشغيل:مهندس واحد سوف يزور ورشة عمل المشتري من أجل التثبيت والتشغيل والتدريب المشتري يجب أن يدفع 100 دولار أمريكي يومياً ورسوم التأشيرة ورسوم تذاكر الطيرانالخ.

عادةً ما يستغرق الأمر أسبوع ليتم تثبيته

3.س:ما هو اسمكبعد البيعالخدمة?

نحن نقدم خدمة على الانترنت على مدار 24 ساعة لعملائنا.

ونحن سعداء لتقديم المشورة ولدينا أيضا الفنيين المهرة المتاحة للحفاظ على الجهاز في الخارج للعملاء ورشة العمل إذا لزم الأمر.

4.س: ما هو وقت التسليم الخاص بك؟

عادة يمكننا الانتهاء من الإنتاج والاختبار في غضون 45-70 يوما بعد استلام الودائع. بعض الآلات في المخزون، يمكن تسليمها في أي وقت

5س: هل أنت شركة تجارية أم مصنع؟

نحن مصنعون ونصدر آلتنا بأنفسنا

6س: هل تقدمون مخصصةآلة?

بالتأكيد، يمكننا تصميم الآلة وفقاً لمتطلباتك ورسمك المميز المقدمة، ويمكن لمهندسيننا تقديم أفضل حل احترافي لعملائنا في جميع أنحاء العالم.

7. س: كيف أزور مصنعكم؟

نحن في مدينة جيانغين، تنتمي إلى مقاطعة جيانغسو، بالقرب من شنغهاي.

ستصل إلى مطار شنغهاي ويمكننا أن نأخذك

مطار (بودونغ) ، حوالي 3 ساعات

تبعد 110 كيلومتر من مطار هونغ تشياو، حوالي ساعتين، تبعد 125 كيلومتر من وسط مدينة شنغهاي حوالي ساعتين ونصف.

إنه مريح جداً. من فضلك أخبرني إذا حجزت التذاكر

حتى أتمكن من تحضير وحجز فندق لك، وسوف نرتب للسيارة لالتقاط لك.

بالقطار السريع من شنغهاي إلى شرق ووكسي (محطة ووكسي دونغ) ، نصف ساعة.

8. س: كيف أضع الطلب ؟

استفسار --- تأكيد رسومات الملفات والمعيارات الفنية والسعر --- تأكيد البيانات --- ترتيب الإيداع أو L / C --- بدء الإنتاج --- القيام بالتفتيش --- الشحن

9س: أي شهادة لديك ؟

لدينا شهادة الموافقة والمعايير الدولية.

10. س:ما هي شروط الدفع ؟

الدفع الأول: 40 ٪ عن طريق T / T ، الدفع الثاني: 60 ٪ عن طريق T / T ، بعد الفحص الناجح في ورشة البائع ، وقبل التسليم.

11.س:ماذا يمكنك أن تفعل إذا تعطلت الآلة؟

لدينا فترة ضمان مدتها 12 شهرًا ، إذا لم يتم إصلاح الأجزاء المكسورة ، فسوف نرسل أجزاء جديدة لاستبدال المكسورة مجانًا. ولكن إذا انتهت فترة الضمان ، فأنت بحاجة إلى دفع رسوم التعبير.يمكننا حل المشاكل من خلال التفاوض وتقديم الدعم التقني طوال عمر المعدات.
