تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Dingbo
إصدار الشهادات: CE ISO
رقم الموديل: DBKJ
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
وقت التسليم: 50-60 يوم عمل
شروط الدفع: TT
قطع: |
القطع الهيدروليكي Cr12mov |
السعة: |
10-12 م / دقيقة |
قوة المحرك الرئيسية: |
22 كيلو واط |
نحافة المتداول: |
1-2 ملم |
الزيت الهيدروليكي: |
46# زيت هيدروليكي |
مواد خام: |
ورقة مجلفنة |
المواد رمح: |
45 # فولاذ |
نظام الجودة: |
ايزو |
قطع: |
القطع الهيدروليكي Cr12mov |
السعة: |
10-12 م / دقيقة |
قوة المحرك الرئيسية: |
22 كيلو واط |
نحافة المتداول: |
1-2 ملم |
الزيت الهيدروليكي: |
46# زيت هيدروليكي |
مواد خام: |
ورقة مجلفنة |
المواد رمح: |
45 # فولاذ |
نظام الجودة: |
ايزو |
وصف المنتج:
آلة التشكيل الثورية
آلة تشكيل كابلات الصفيحة هي ابتكار متطور يحدث ثورة في تصنيع الصفائح، وهو عنصر أساسي في الإعدادات الكهربائية المعاصرة.هذه الآلة المتقدمة صُممت بخبرة لأفضل أداء وسهولة التكيف، مما يوفر عملية مبسطة لإنتاج دقيق وفعال من سلاسل الكابلات الممتازة.
مع تقنياتها المتطورة وتصميمها لا مثيل لها، توفر آلة تشكيل كابل تري رول كفاءة ودقة لا مثيل لها في إنتاج كابل تري.يفتخر بنظام عالي الأداء الذي يحسن عملية الإنتاجلضمان تصنيع ثابت وموثوق به من سلاسل الكابلات عالية الجودة.
صممت لتلبية متطلبات التثبيتات الكهربائية الحديثة، هذه الآلة متعددة الاستخدامات توفر قدرة لا مثيل لها على التنوع والقدرة على التكيف.لقد تم تصميمه بدقة لتوفير عملية إنتاج سلسة، وضمان إنشاء فعال ودقيق لأعلى سلاسل الكابلات.
خصائص آلة تشكيل الكابلات
يتم تزويد آلة تشكيل لفائف سلاسل الكابل بمختلف الميزات لضمان إنتاج فعال ودقيق لسلسل الكابل.يمكن أن تختلف الميزات المحددة حسب الشركة المصنعة والنموذج، ولكن هنا هي الميزات المشتركة المرتبطة بهذه الآلة.
ملف التفريغ:يستخدم المكسر للاحتفاظ وتغذية الملف المعدني ، وهو المادة الخام لإنتاج صينية الكابلات.يضمن decoiler تغذية ثابتة ومسيطرة للمادة في آلة تشكيل اللف.
وحدة التسوية:غالبًا ما يتم تضمين وحدة تسوية لتسوية وتسوية الشريط المعدني قبل دخوله محطات تشكيل اللف. وهذا يساعد على ضمان التكافل والدقة في ملفات تعريف سلة الكابلات النهائية.
محطات تشكيل اللف:يتم تكوين محطات تشكيل عدة في الآلة ، كل منها مجهزة بمجموعات من الأدوات لتشكيل الشريط المعدني تدريجياً إلى الملف الشخصي المطلوب.يمكن تعديل تكوين هذه المحطات لاستيعاب تصاميم مختلفة للأسلاك.
آلية القطع:ويتم دمج آلية قطع في الآلة لقطع ملف سلة الكابل المستمر إلى أطوال فردية. يمكن أن يكون هذا نظام قطع الطيران أو قشر ثابت،اعتمادا على تصميم الجهاز.
قابلية ضبط:صُممت أجهزة تشكيل أسطوانات الكابلات لتكون قابلة للتعديل لاستيعاب ملفات تعريف أسطوانات الكابلات والأحجام والمواصفات المختلفة.تسمح هذه الميزة بالمرونة في التصنيع والتحول السريع بين المنتجات المختلفة.
تعديل سمك المادة:يمكن أن تحتوي الآلة على ميزات لضبط سمك المواد المختلفة ، مما يضمن التوافق مع مواد مختلفة تستخدم عادة في إنتاج سلة الكابلات ، مثل الصلب أو الألومنيوم.
نظم مراقبة الجودة:غالبا ما تتضمن الآلات الحديثة أجهزة استشعار وأنظمة مراقبة للتحقق من جودة سلاسل الكابلات التي تم تشكيلها.يمكن لهذه الأنظمة اكتشاف الاختلافات أو العيوب وضمان أن المنتجات النهائية تلبي المعايير المطلوبة.
التشكيل النهائي أو ثقب الثقوب:تتضمن بعض آلات تشكيل لفائف سلة الكابل محطات إضافية لتشكيل النهاية أو ثقوب ثقوب في سلة الكابل للتركيب أو إدخال الكابل أو لأغراض أخرى.هذا يعزز تنوع الآلة.
نظام التحكم الآلي:تتميز الآلة بنظام تحكم محوسبي يسمح بسهولة برمجة ومراقبة وتعديل عملية التصنيع.هذا يعزز الدقة والكفاءة في الإنتاج.
تحكم السرعة:تتيح آليات التحكم في السرعة المتغيرة للمشغلين ضبط سرعة الإنتاج بناءً على متطلبات عملية التصنيع والمواد المستخدمة.
خصائص السلامة:يتم دمج عناصر السلامة، مثل أزرار وقف الطوارئ، وحماية السلامة، وأجهزة الاستشعار، لحماية المشغلين أثناء تشغيل الآلة.
كفاءة الطاقة:يمكن دمج مكونات وأنظمة فعالة من حيث الطاقة لتقليل استهلاك الطاقة أثناء التشغيل.
نظام الترتيب أو التعبئة:قد تتضمن بعض الآلات أنظمة التراص أو التعبئة الآلية لتبسيط التعامل مع سلة الكابلات المنتهية وإعدادها للنقل.
تدفق العملية
إزالة الملفات التسوية التغذية التفجير والقطع التشكيل جدول الإخراج
رسم الملف
البيانات التقنية
| البنود | المواصفات |
| سمك المادة القصوى | 1 - 2 ملم |
| الهيدروليكية Uncoiler | 5T |
| مُساوٍ | 7الدوامات |
| المواد | إنجليزية |
| ضربات | حفر هيدروليكي |
| مادة القالب | Cr12Mov |
| سرعة التدحرج | 10m/min |
| محطات الدوار | 14 محطة |
| مواد العجلات | Gcr15، صلابة معالجة التخفيف 55-60 |
| الصخرة | فولاذ 45# |
| قطر العمود | 76ملم |
| قوة المحرك الرئيسي | 22 كيلوواط |
| هيكل الجانب | قوس الذاكرة |
| الإرسال | سلسلة |
| الطاقة الهيدروليكية | 7.5 كيلوواط |
| مادة الشفرة | Cr12Mov |
| التسامح | +- 1.5 ملم |
| مصدر الكهرباء | 380 فولت، 50 هرتز،3 مرحلة ((مخصصة) |
| نظام التحكم بـ PLC | باناسونيك |
البنود الرئيسية
| لا، لا، لا | الاسم | كمية |
| 1 | طواحين هيدروليكية | 1 |
| 2 | التسوية | 1 |
| 3 | الجهاز الهيدروليكي | 1 |
| 4 | آلة تشكيل الألواح الرئيسية | 1 |
| 5 | صندوق التحكم بـ PLC | 1 |
| 6 | محطة مضخة هيدروليكية | 1 |
| 7 | جدول الناتج | 2 |

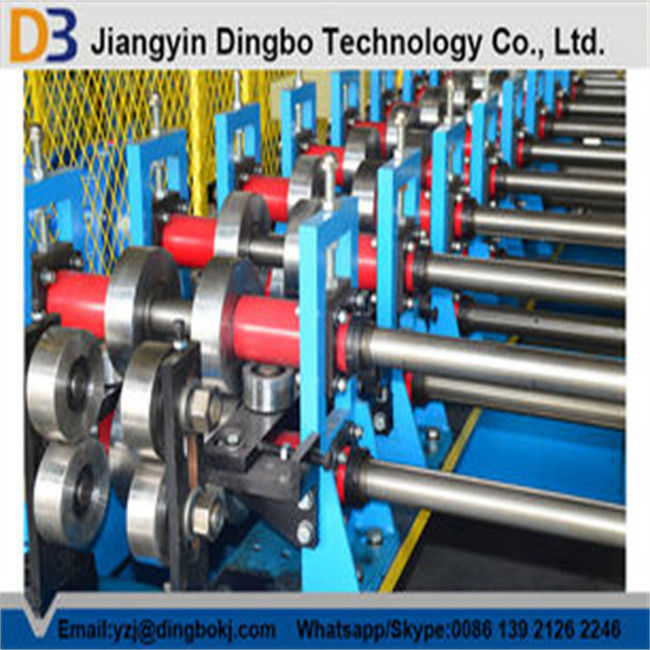

الصور الرئيسية للجهاز
التطبيق
في الأسلاك في المباني، تستخدم أنظمة سلاسل الكابلات لدعم الكابلات المعزولة المستخدمة لتوزيع الطاقة والاتصالات.أجهزة الكابلات هي بديل عن أنظمة الأسلاك المفتوحة أو الأنابيب الكهربائية ويتم استخدامها عادة لإدارة الكابلات في المباني التجارية والصناعيةيتم تصنيع صواني الكابلات الشائعة من الصلب المعالج، الفولاذ المقاوم للصدأ، الألومنيوم أو البلاستيك المعزز بالألياف الزجاجية. يتم اختيار المواد لتطبيق معين بناءً على المكان الذي سيتم استخدامه.يمكن تصنيع الصفائح المصنعة من الفولاذ من قبل الصفائح المصنعة من الصفائح التي يتم تصنيعها، أو يمكن أن تكون مغلفة ساخنة بعد التصنيع. عندما يتم قطع الحافظات المغلفة على طول في الموقع،غالبًا ما يتم طلاء الأسطح المقطعة بمركب غني بالزنك لحماية المعدن من التآكل.
الأسئلة الشائعة
1.س:ما هو فترة الضمان؟ (24 ساعة على الانترنت)
فترة الضمان لمدة 12 شهرا، تبدأ من تاريخ التثبيت الناجح وتشغيل المعدات في موقع التثبيت للمشتري.خلالها سيتم تغيير جميع الأجزاء المتضررة بسبب مشكلة الجودة مجانا.
2.س: هل أنتِهل لديهم خدمة التثبيت والتشغيل؟
أ:إذا كان المشترون يأتون إلى مصنعنا للتفتيش، يتم توفير التدريب لتركيب وتشغيل وجها لوجه. إذا لم يكن، يتم توفير دليل ومقطع فيديو لإظهار كيفية التثبيت والتشغيل.
ب:إذا كان المشتري بحاجة سنرسل الفني إلى موقع المشتري للقيام بالتركيب والتشغيل والتدريب.
ج:تكلفة التثبيت والتشغيل:مهندس واحد سوف يزور ورشة عمل المشتري من أجل التثبيت والتشغيل والتدريب المشتري يجب أن يدفع 100 دولار أمريكي يومياً ورسوم التأشيرة ورسوم تذاكر الطيرانالخ.
عادةً ما يستغرق الأمر أسبوع ليتم تثبيته
3.س:ما هو اسمكبعد البيعالخدمة?
نحن نقدم خدمة على الانترنت على مدار 24 ساعة لعملائنا.
ونحن سعداء لتقديم المشورة ولدينا أيضا الفنيين المهرة المتاحة للحفاظ على الجهاز في الخارج للعملاء ورشة العمل إذا لزم الأمر.
4.س: ما هو وقت التسليم الخاص بك؟
عادة يمكننا الانتهاء من الإنتاج والاختبار في غضون 45-70 يوما بعد استلام الودائع. بعض الآلات في المخزون، يمكن تسليمها في أي وقت
5س: هل أنت شركة تجارية أم مصنع؟
نحن مصنعون ونصدر آلتنا بأنفسنا
6س: هل تقدمون مخصصةآلة?
بالتأكيد، يمكننا تصميم الآلة وفقاً لمتطلباتك ورسمك المميز المقدمة، ويمكن لمهندسيننا تقديم أفضل حل احترافي لعملائنا في جميع أنحاء العالم.
7. س: كيف أزور مصنعكم؟
نحن في مدينة جيانغين، تنتمي إلى مقاطعة جيانغسو، بالقرب من شنغهاي.
ستصل إلى مطار شنغهاي ويمكننا أن نأخذك
مطار (بودونغ) ، حوالي 3 ساعات
تبعد 110 كيلومتر من مطار هونغ تشياو، حوالي ساعتين، تبعد 125 كيلومتر من وسط مدينة شنغهاي حوالي ساعتين ونصف.
إنه مريح جداً. من فضلك أخبرني إذا حجزت التذاكر
حتى أتمكن من تحضير وحجز فندق لك، وسوف نرتب للسيارة لالتقاط لك.
بالقطار السريع من شنغهاي إلى شرق ووكسي (محطة ووكسي دونغ) ، نصف ساعة.
8. س: كيف أضع الطلب ؟
استفسار --- تأكيد رسومات الملفات والمعيارات الفنية والسعر --- تأكيد البيانات --- ترتيب الإيداع أو L / C --- بدء الإنتاج --- القيام بالتفتيش --- الشحن
9س: أي شهادة لديك ؟
لدينا شهادة الموافقة والمعايير الدولية.
10. س:ما هي شروط الدفع ؟
الدفع الأول: 40 ٪ عن طريق T / T ، الدفع الثاني: 60 ٪ عن طريق T / T ، بعد الفحص الناجح في ورشة البائع ، وقبل التسليم.
11.س:ماذا يمكنك أن تفعل إذا تعطلت الآلة؟
لدينا فترة ضمان مدتها 12 شهرًا ، إذا لم يتم إصلاح الأجزاء المكسورة ، فسوف نرسل أجزاء جديدة لاستبدال المكسورة مجانًا. ولكن إذا انتهت فترة الضمان ، فأنت بحاجة إلى دفع رسوم التعبير.يمكننا حل المشاكل من خلال التفاوض وتقديم الدعم التقني طوال عمر المعدات.
