تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Dingbo
إصدار الشهادات: CE ISO
رقم الموديل: DBKJ
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD 110000-230000 per set
تفاصيل التغليف: عارية وثابتة في الحاوية باستخدام أسلاك الفولاذ
وقت التسليم: 90-100 يوم عمل
شروط الدفع: TT ، L / C.
القدرة على العرض: 2 مجموعات شهريا
اللون: |
الأزرق |
اللون: |
مخصصة |
الحالة: |
جديد |
السرعه العاليه: |
20-90 م / دقيقة |
سماكة الأنبوب: |
0.5-3.3ملم |
الجهد: |
380 فولت 50 هرتز 3 مراحل |
اتجاه الخط: |
من اليسار إلى اليمين (حسب الطلب) |
قوة المحرك الرئيسية: |
400 كيلو واط |
اللون: |
الأزرق |
اللون: |
مخصصة |
الحالة: |
جديد |
السرعه العاليه: |
20-90 م / دقيقة |
سماكة الأنبوب: |
0.5-3.3ملم |
الجهد: |
380 فولت 50 هرتز 3 مراحل |
اتجاه الخط: |
من اليسار إلى اليمين (حسب الطلب) |
قوة المحرك الرئيسية: |
400 كيلو واط |

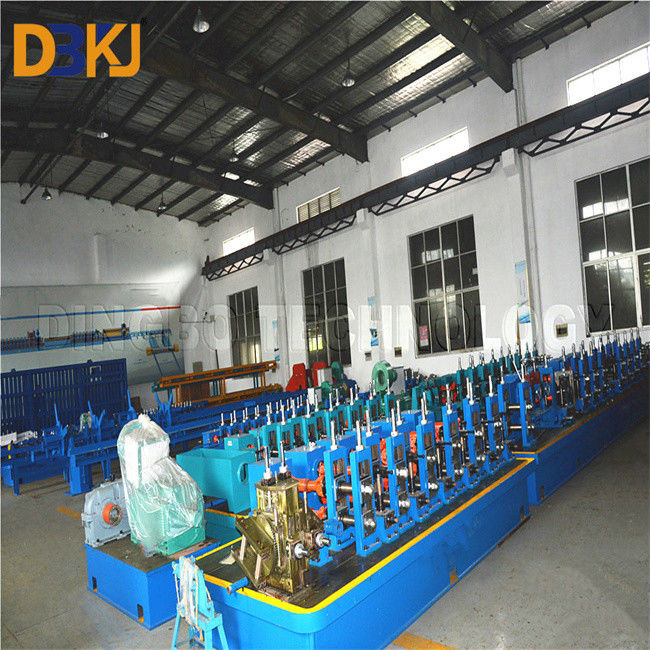

مطحنة الأنابيب هي قطعة حاسمة من المعدات الصناعية المستخدمة في إنتاج وتصنيع المنتجات الأنابيب المختلفة ، بما في ذلك الأنابيب والأنبوب.هذه الآلات المتخصصة تلعب دورا هاما في عملية تصنيع الأنابيب، والتي تنطوي على تحويل شريط مسطح أو لفائف من المعدن إلى شكل أسطواني وحامدة حواف معا لإنشاء أنبوب بلا خلط أو لحام.
الوظيفة الرئيسية لمصنع الأنابيب هي توفير الآلات اللازمة لتشكيل الأنابيب وحاملها وحجمها.هذه العملية حيوية لإنتاج أنابيب عالية الجودة ودائمة تلبي مختلف الأغراض الصناعية والتجارية.
مصانع الأنابيب مجهزة بتكنولوجيا متقدمة وأدوات دقة لضمان إنتاج دقيق وفعال للأنابيب. هذه الآلات قد أحدثت ثورة في صناعة التصنيع،تمكن من إنتاج أنابيب بأحجام مختلفة، الأشكال، والمواد لتلبية الاحتياجات المتنوعة للصناعات المختلفة.
باختصار، مصانع الأنابيب هي معدات أساسية لإنتاج الأنابيب والأنابيب المستخدمة في مجموعة واسعة من الصناعات.يستخدمون التكنولوجيا المتقدمة لتشكيل و لحام الشرائط المعدنية في أنابيب بلا مسام أو لحام، مما يجعلها جزءا لا يتجزأ من عملية تصنيع الأنابيب.أجهزة صناعة الأنابيب DB60 عالية الكفاءة مع وظائف نظام التحكم PLC
رسم الملف إلى التصميم
الخطوة الأولى في عملية تصنيع الأنابيب هي المكسر. هذه الآلة مسؤولة عن تفكيك وإدخال لفافة من المواد الخام ، عادةً الصلب ، إلى مصنع الأنابيب.المادة عادة ما تكون في شكل شريط مسطح أو لفائف.
جهاز تجميع الشريطتستخدم بعض مصانع الأنابيب جهاز تراكم الشريط لضمان إمدادات مستمرة من المواد إلى قسم التشكيل. وهذا يساعد على الحفاظ على تدفق إنتاج ثابت،حتى عندما تكون هناك انقطاعات في عملية التغذية.
قسم التشكيل:يتضمن قسم تشكيل مطحنة الأنابيب سلسلة من الأدوات التي تشكل تدريجيا الشريط المسطح إلى الملف التنوبي المرغوب فيه.يمكن تحقيق ذلك من خلال مختلف العمليات مثل تشكيل اللف أو الانحناء المستمريتم تجميع حواف الشريط المتشكلة لخلق شكل أنبوبي.
قسم اللحام:في قسم اللحام ، يتم دمج حواف الشكل الأنبوبي معًا من خلال عملية اللحام. تقنيات مختلفة ، مثل اللحام بالاندفاع عالي التردد أو اللحام TIG أو اللحام MIG ،يمكن استخدامها اعتمادا على عوامل مثل نوع المواد والسمك.
قسم التبريد:بعد اللحام ، يمر الأنبوب الذي تم تشكيله حديثًا من خلال قسم تبريد لتصلب اللحام وخفض درجة حرارة الأنبوب.
قسم الحجم:يستخدم قسم القياس أزرار إضافية أو يموت لتحقيق الأبعاد النهائية وطول الأنبوب. هذه المرحلة تضمن أن الأنبوب يستوفي المواصفات والتسامحات المطلوبة.
القطع والتشطيب:بمجرد تحديد الحجم ، يتم قطع الأنابيب إلى الطول المطلوب باستخدام منشار قطع أو آلية قطع أخرى.يمكن القيام به لتلبية متطلبات العملاء الخاصة.
الاختبار والتفتيش:التحكم في الجودة هو جانب حاسم من جوانب عملية تصنيع الأنبوب.يمكن استخدامها لضمان سلامة ونوعية الأنابيب.
سير العمل
Raw material - Material feeding - Shearing and butt welding - Material storing Accumulator –Feeding- Material flattening - Roll forming - Seam direction guiding - Extruding - High frequency induction welding - Welding burr removing - Water cooling - Pipe sizing –Straightening - Computerized saw cutting - Pipe automatic unloading (Packing) - Checking and collecting
معايير المنتج
| الميت الخامالريال | لفائف من الفولاذ الكربوني، لفائف من الفولاذ المغلف، لفائف أخرى من الفولاذ المطاطي الساخن أو البارد. | |
| عرض الفولاذ الشريط | 50 - 240 ملم | |
| سمك الفولاذ الشريط | 1 ′′3.0 ملم | |
| حجم الأنابيب | أنبوب مستدير قطره الخارجي | Φ19 - Φ76mm |
| سمك الأنابيب المستديرة | 1 ملم | |
| حجم الأنابيب المستطيلة |
32×32ملم 38×38ملم 44×44ملم 52×52ملم 63.5×63.5ملم |
|
| سمك الأنابيب المستطيلة | 1.5 - 2.3 ملم | |
| طريقة اللحام قوة اللحام بالتحفيز | لحام التحريك عالي التردد، 200 كيلوواط | |
| سرعة الإنتاج | 20- 100m/min (سرعة محدودة تعتمد على حجم الأنبوب وسماكه) | |
| قوة المحرك | الجهد: AC 380V ± 10% | |
| المرحلة الثالثة | ||
| التردد: 50 هرتز ± 1.0 ٪ | ||
| قوة التحكم | الجهد: 220V AC ± 10% | |
| المرحلة: مرحلة واحدة | ||
| التردد: 50 هرتز ± 1.0 ٪ | ||
| الطاقة الإجمالية | 200KW + 5.5KW + 18.5KW + 15KW + 3KW = 242KW | |
الصور
التطبيق
تستخدم منتجات مصنع الأنابيب على نطاق واسع في مشاريع إمدادات المياه وصناعة البتروكيماويات والصناعة الكيميائية وصناعة الطاقة الكهربائية والري الزراعي والبناء الحضري.للنقل السائل، يمكن استخدامه لتوفير المياه والصرف الصحي ؛ لنقل الغاز يمكن أن يكون الغاز ، البخار ، غاز البترول المسال ؛ لأغراض هيكلية: أنابيب الركائز ، الجسور ؛ أنابيب الموانئ ، الطرق ،الهياكل البناء، إلخ
الأسئلة الشائعة
1س: ما هو فترة الضمان؟ (24 ساعة على الانترنت)
فترة الضمان لمدة 12 شهرا، تبدأ من تاريخ التثبيت الناجح وتشغيل المعدات في موقع التثبيت للمشتري.خلالها سيتم تغيير جميع الأجزاء المتضررة بسبب مشكلة الجودة مجانا.
2س: هل لديكم خدمة تركيب وتشغيل؟
أ:إذا كان المشترون يأتون إلى مصنعنا للتفتيش، يتم توفير التدريب لتركيب وتشغيل وجها لوجه. إذا لم يكن، يتم توفير دليل ومقطع فيديو لإظهار كيفية التثبيت والتشغيل.
ب:إذا كان المشتري بحاجة سنرسل الفني إلى موقع المشتري للقيام بالتركيب والتشغيل والتدريب.
ج: تكلفة التثبيت والتشغيل:مهندس واحد سوف يزور ورشة عمل المشتري من أجل التثبيت والتشغيل والتدريب المشتري يجب أن يدفع 100 دولار أمريكي يومياً ورسوم التأشيرة ورسوم تذاكر الطيرانالخ.
عادةً ما يستغرق الأمر أسبوع ليتم تثبيته
3س:ما هو اسمكبعد البيعالخدمة ؟
نحن نقدم خدمة على الانترنت على مدار 24 ساعة لعملائنا.
ونحن سعداء لتقديم المشورة ولدينا أيضا الفنيين المهرة المتاحة للحفاظ على الجهاز في الخارج للعملاء ورشة العمل إذا لزم الأمر.
4س: ما هو وقت التسليم الخاص بك؟
عادة يمكننا الانتهاء من الإنتاج والاختبار في غضون 45-70 يوما بعد استلام الودائع. بعض الآلات في المخزون، يمكن تسليمها في أي وقت
5س: هل أنت شركة تجارية أم مصنع؟
نحن مصنعون ونصدر آلتنا بأنفسنا
6س: هل تقدمون مخصصةآلة؟
بالتأكيد، يمكننا تصميم الآلة وفقاً لمتطلباتك ورسمك المميز المقدمة، ويمكن لمهندسيننا تقديم أفضل حل احترافي لعملائنا في جميع أنحاء العالم.
7. س: كيف أزور مصنعكم؟
نحن في مدينة جيانغين، تنتمي إلى مقاطعة جيانغسو، بالقرب من شنغهاي.
ستصل إلى مطار شنغهاي ويمكننا أن نأخذك
مطار (بودونغ) ، حوالي 3 ساعات
تبعد 110 كيلومتر من مطار هونغ تشياو، حوالي ساعتين، تبعد 125 كيلومتر من وسط مدينة شنغهاي حوالي ساعتين ونصف.
إنه مريح جداً. من فضلك أخبرني إذا حجزت التذاكر
حتى أتمكن من تحضير وحجز فندق لك، وسوف نرتب للسيارة لالتقاط لك.
بالقطار السريع من شنغهاي إلى شرق ووكسي (محطة ووكسي دونغ) ، نصف ساعة.
8. س: كيف أضع الطلب ؟
استفسار --- تأكيد رسومات الملفات والمعيارات الفنية والسعر --- تأكيد البيانات --- ترتيب الإيداع أو L / C --- بدء الإنتاج --- القيام بالتفتيش --- الشحن
9س: أي شهادة لديك ؟
لدينا شهادة الموافقة والمعايير الدولية.
10. س:ما هي شروط الدفع ؟
الدفع الأول: 40 ٪ عن طريق T / T ، الدفع الثاني: 60 ٪ عن طريق T / T ، بعد الفحص الناجح في ورشة البائع ، وقبل التسليم.
11.س:ماذا يمكنك أن تفعل إذا تعطلت الآلة؟
لدينا فترة ضمان مدتها 12 شهرًا ، إذا لم يتم إصلاح الأجزاء المكسورة ، فسوف نرسل أجزاء جديدة لاستبدال المكسورة مجانًا. ولكن إذا انتهت فترة الضمان ، فأنت بحاجة إلى دفع رسوم التعبير.يمكننا حل المشاكل من خلال التفاوض وتقديم الدعم التقني طوال عمر المعدات.
