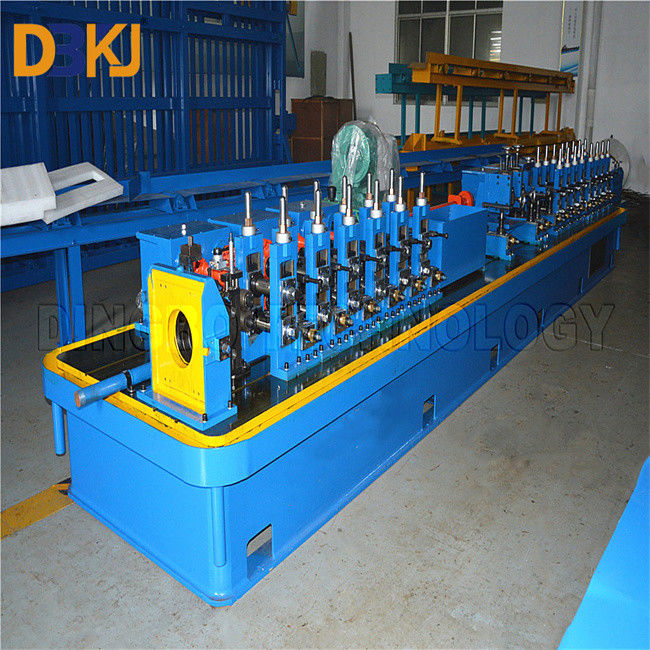

خط طاحونة الأنابيب AC 380V خط إنتاج طاحونة الأنابيب السرعة العالية

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: Dingbo

إصدار الشهادات: CE ISO

رقم الموديل: DBKJ

شروط الدفع والشحن

الحد الأدنى لكمية: 1 مجموعة

الأسعار: USD118000-260000 per set

تفاصيل التغليف: عارية وثابتة في الحاوية باستخدام أسلاك الفولاذ

وقت التسليم: 90-100 يوم عمل

شروط الدفع: TT ، L / C.

القدرة على العرض: 2 مجموعات شهرياً

احصل على أفضل سعر
اتصل بنا الآن
المواصفات
إبراز:

خط طاحونة الأنابيب AC 380V,خط طاحونة الأنابيب عالية السرعة,خط إنتاج طاحونة الأنابيب عالية السرعة

,

Tube Mill Line High Speed

,

Tube Mill Production Line High Speed

اللون:
الأزرق
سماكة الأنبوب:
0.5-2.7ملم
السرعه العاليه:
0-100 م / دقيقة
الحالة:
جديد
قوة المحرك الرئيسية:
400 كيلو واط
اللون:
مخصصة
نظام التحكم:
PLC
التطبيق:
خط مطحنة الأنبوب
اللون:
الأزرق
سماكة الأنبوب:
0.5-2.7ملم
السرعه العاليه:
0-100 م / دقيقة
الحالة:
جديد
قوة المحرك الرئيسية:
400 كيلو واط
اللون:
مخصصة
نظام التحكم:
PLC
التطبيق:
خط مطحنة الأنبوب
الوصف
خط طاحونة الأنابيب AC 380V خط إنتاج طاحونة الأنابيب السرعة العالية

حالة مصنع الأنابيب الجديد خط إنتاج للصناعة الجديدة

وصف المنتج:

مطحنة الأنابيب هي قطعة حاسمة من الآلات الصناعية التي تعتبر ضرورية لإنتاج وتصنيع المنتجات الأنابيبية ، وتحديدا الأنابيب والأنبوب.هذه المعدات المتخصصة هي المسؤولة عن تشكيل شريط مسطح أو لفافة من المعدن إلى شكل أسطواني من خلال عملية تعرف باسم تصنيع الأنبوبيتم لحام حواف المعدن معًا ، مما يؤدي إلى أنبوب غير سلس أو مصفح. تعد طواحين الأنابيب حيوية في هذه العملية لأنها توفر الآلات اللازمة للتشكيل واللحام ،وتحديد حجم الأنابيب.

رسم الملف إلى التصميم



خط طاحونة الأنابيب AC 380V خط إنتاج طاحونة الأنابيب السرعة العالية 0

الخصائص:

المكشوف:

الخطوة الأولى في عملية تصنيع الأنابيب هي المكسر. هذه الآلة مسؤولة عن تفكيك وإدخال لفافة من المواد الخام ، عادةً الصلب ، إلى مصنع الأنابيب.المادة عادة ما تكون في شكل شريط مسطح أو لفائف.

جهاز تجميع الشريط

تستخدم بعض مصانع الأنابيب جهاز تراكم الشريط لضمان إمدادات مستمرة من المواد إلى قسم التشكيل. وهذا يساعد على الحفاظ على تدفق إنتاج ثابت،حتى عندما تكون هناك انقطاعات في عملية التغذية.

قسم التشكيل:

يتضمن قسم تشكيل مطحنة الأنابيب سلسلة من الأدوات التي تشكل تدريجيا الشريط المسطح إلى الملف التنوبي المرغوب فيه.يمكن تحقيق ذلك من خلال مختلف العمليات مثل تشكيل اللف أو الانحناء المستمريتم تجميع حواف الشريط المتشكلة لخلق شكل أنبوبي.

قسم اللحام:

في قسم اللحام ، يتم دمج حواف الشكل الأنبوبي معًا من خلال عملية اللحام. تقنيات مختلفة ، مثل اللحام بالاندفاع عالي التردد أو اللحام TIG أو اللحام MIG ،يمكن استخدامها اعتمادا على عوامل مثل نوع المواد والسمك.

قسم التبريد:

بعد اللحام ، يمر الأنبوب الذي تم تشكيله حديثًا من خلال قسم تبريد لتصلب اللحام وخفض درجة حرارة الأنبوب.

قسم الحجم:

يستخدم قسم القياس أزرار إضافية أو يموت لتحقيق الأبعاد النهائية وطول الأنبوب. هذه المرحلة تضمن أن الأنبوب يستوفي المواصفات والتسامحات المطلوبة.

القطع والتشطيب:

بمجرد تحديد الحجم ، يتم قطع الأنابيب إلى الطول المطلوب باستخدام منشار قطع أو آلية قطع أخرى.يمكن القيام به لتلبية متطلبات العملاء الخاصة.

الاختبار والتفتيش:

التحكم في الجودة هو جانب حاسم من جوانب عملية تصنيع الأنبوب.يمكن استخدامها لضمان سلامة ونوعية الأنابيب.



سير العمل

Raw material - Material feeding - Shearing and butt welding - Material storing Accumulator –Feeding- Material flattening - Roll forming - Seam direction guiding - Extruding - High frequency induction welding - Welding burr removing - Water cooling - Pipe sizing –Straightening - Computerized saw cutting - Pipe automatic unloading (Packing) - Checking and collecting

معايير المنتج

الميت الخامالريال لفائف من الفولاذ الكربوني، لفائف من الفولاذ المغلف، لفائف أخرى من الفولاذ المطاطي الساخن أو البارد.
  عرض الفولاذ الشريط 50 - 240 ملم
  سمك الفولاذ الشريط 1 ′′3.0 ملم
حجم الأنابيب أنبوب مستدير قطره الخارجي Φ19 - Φ76mm
  سمك الأنابيب المستديرة 1 ملم
  حجم الأنابيب المستطيلة

32×32ملم

38×38ملم

44×44ملم

52×52ملم 63.5×63.5ملم

  سمك الأنابيب المستطيلة 1.5 - 2.7 ملم
طريقة اللحام قوة اللحام بالتحفيز لحام التحريك عالي التردد، 200 كيلوواط
سرعة الإنتاج 20- 100m/min (سرعة محدودة تعتمد على حجم الأنبوب وسماكه)
قوة المحرك الجهد: AC 380V ± 10%
  المرحلة الثالثة
  التردد: 50 هرتز ± 1.0 ٪
قوة التحكم الجهد: 220V AC ± 10%
  المرحلة: مرحلة واحدة
  التردد: 50 هرتز ± 1.0 ٪
الطاقة الإجمالية 200KW + 5.5KW + 18.5KW + 15KW + 3KW = 242KW

الصور

خط طاحونة الأنابيب AC 380V خط إنتاج طاحونة الأنابيب السرعة العالية 1

التطبيق

تستخدم منتجات مصنع الأنابيب على نطاق واسع في مشاريع إمدادات المياه وصناعة البتروكيماويات والصناعة الكيميائية وصناعة الطاقة الكهربائية والري الزراعي والبناء الحضري.للنقل السائل، يمكن استخدامه لتوفير المياه والصرف الصحي ؛ لنقل الغاز يمكن أن يكون الغاز ، البخار ، غاز البترول المسال ؛ لأغراض هيكلية: أنابيب الركائز ، الجسور ؛ أنابيب الموانئ ، الطرق ،الهياكل البناء، إلخ

خط طاحونة الأنابيب AC 380V خط إنتاج طاحونة الأنابيب السرعة العالية 2

الأسئلة الشائعة

1س: ما هو فترة الضمان؟ (24 ساعة على الانترنت)

فترة الضمان لمدة 12 شهرا، تبدأ من تاريخ التثبيت الناجح وتشغيل المعدات في موقع التثبيت للمشتري.خلالها سيتم تغيير جميع الأجزاء المتضررة بسبب مشكلة الجودة مجانا.

2س: هل لديكم خدمة تركيب وتشغيل؟

أ:إذا كان المشترون يأتون إلى مصنعنا للتفتيش، يتم توفير التدريب لتركيب وتشغيل وجها لوجه. إذا لم يكن، يتم توفير دليل ومقطع فيديو لإظهار كيفية التثبيت والتشغيل.

ب:إذا كان المشتري بحاجة سنرسل الفني إلى موقع المشتري للقيام بالتركيب والتشغيل والتدريب.

ج: تكلفة التثبيت والتشغيل:مهندس واحد سوف يزور ورشة عمل المشتري من أجل التثبيت والتشغيل والتدريب المشتري يجب أن يدفع 100 دولار أمريكي يومياً ورسوم التأشيرة ورسوم تذاكر الطيرانالخ.

عادةً ما يستغرق الأمر أسبوع ليتم تثبيته

3س:ما هو اسمكبعد البيعالخدمة ؟

نحن نقدم خدمة على الانترنت على مدار 24 ساعة لعملائنا.

ونحن سعداء لتقديم المشورة ولدينا أيضا الفنيين المهرة المتاحة للحفاظ على الجهاز في الخارج للعملاء ورشة العمل إذا لزم الأمر.

4س: ما هو وقت التسليم الخاص بك؟

عادة يمكننا الانتهاء من الإنتاج والاختبار في غضون 45-70 يوما بعد استلام الودائع. بعض الآلات في المخزون، يمكن تسليمها في أي وقت

5س: هل أنت شركة تجارية أم مصنع؟

نحن مصنعون ونصدر آلتنا بأنفسنا

6س: هل تقدمون مخصصةآلة؟

بالتأكيد، يمكننا تصميم الآلة وفقاً لمتطلباتك ورسمك المميز المقدمة، ويمكن لمهندسيننا تقديم أفضل حل احترافي لعملائنا في جميع أنحاء العالم.

7. س: كيف أزور مصنعكم؟

نحن في مدينة جيانغين، تنتمي إلى مقاطعة جيانغسو، بالقرب من شنغهاي.

ستصل إلى مطار شنغهاي ويمكننا أن نأخذك

مطار (بودونغ) ، حوالي 3 ساعات

تبعد 110 كيلومتر من مطار هونغ تشياو، حوالي ساعتين، تبعد 125 كيلومتر من وسط مدينة شنغهاي حوالي ساعتين ونصف.

إنه مريح جداً. من فضلك أخبرني إذا حجزت التذاكر

حتى أتمكن من تحضير وحجز فندق لك، وسوف نرتب للسيارة لالتقاط لك.

بالقطار السريع من شنغهاي إلى شرق ووكسي (محطة ووكسي دونغ) ، نصف ساعة.

8. س: كيف أضع الطلب ؟

استفسار --- تأكيد رسومات الملفات والمعيارات الفنية والسعر --- تأكيد البيانات --- ترتيب الإيداع أو L / C --- بدء الإنتاج --- القيام بالتفتيش --- الشحن

9س: أي شهادة لديك ؟

لدينا شهادة الموافقة والمعايير الدولية.

10. س:ما هي شروط الدفع ؟

الدفع الأول: 40 ٪ عن طريق T / T ، الدفع الثاني: 60 ٪ عن طريق T / T ، بعد الفحص الناجح في ورشة البائع ، وقبل التسليم.

11.س:ماذا يمكنك أن تفعل إذا تعطلت الآلة؟

لدينا فترة ضمان مدتها 12 شهرًا ، إذا لم يتم إصلاح الأجزاء المكسورة ، فسوف نرسل أجزاء جديدة لاستبدال المكسورة مجانًا. ولكن إذا انتهت فترة الضمان ، فأنت بحاجة إلى دفع رسوم التعبير.يمكننا حل المشاكل من خلال التفاوض وتقديم الدعم التقني طوال عمر المعدات.
